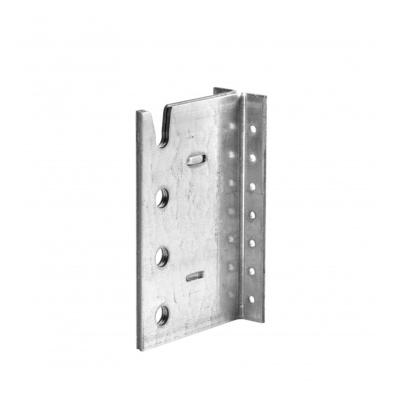

Étrier en âme intérieure SIMPSON BTN, 2 rangées (existe également avec 4 rangées: BT4)
Les étriers 2 rangées s’utilisent sur la porteuse, solives etc.
Les étriers 4 rangées sont nécessaires pour fixation sur poteaux, puisque l'ancrage est fait dans le fil du bois avec des entraxes des clous plus important
L'étrier en âme intérieure SIMPSON BTN est un connecteur très discret.
Le pré-montage en atelier est conseillé pour une pose rapide sur chantier.
Produit en tôle acier S250 de 3 mm (âme en 2 x 3 mm = 6 mm), zingué Z275
Fixation sur le support porteur par points d'ancrage ø4.0*40 mm minimum
La poutre portée est fixé sur l’étrier habituellement par des broches (ø8 ou ø12 mm, en fonction du modèle d’étrier)
Marquage C€ + ETA
Dimensions:
Largeur du dos = 46 mm
Profondeur âme = 103 mm (dos 3 mm + 100 mm âme)
Fixations:
BTN 90: 8*ø 5.0mm + 4* ø8.5 mm
BTN 120: 10*ø 5.0mm + 3* ø13 mm
BTN 160: 14*ø 5.0mm + 4* ø13 mm
BTN 200: 18*ø 5.0 mm + 5* ø13 mm
BTN 240: 22*ø 5.0 mm + 6* ø13 mm
